O QMI03 – Quadro de Manobra inteligente oferece praticidade e segurança para manobras de manutenção e paralelismo (capacidade e redundância) em instalações com nobreaks Engetron da linha DWMM Modular (A4). Possibilita o paralelismo de até 3 equipamentos, em geral na configuração 2+1 (3 equipamentos, sendo um redundante).
Além disso, o QMI disponibiliza saídas inteligentes, controladas pelo próprio nobreak Engetron, para alimentar cargas em condições específicas. Essa funcionalidade pode ser empregada, por exemplo, para desligar cargas menos prioritárias durante uma falta de energia, ampliando a autonomia para o restante do sistema.
CONHEÇA OS PRINCIPAIS RECURSOS
Configuração de Paralelismo para até 3 nobreaks (potência máxima 20 kVA).
Continuidade da Operação – Viabiliza a remoção do nobreak para eventual manutenção, sem que as cargas sejam desligadas;
Tomadas Inteligentes – Tomadas que controlam a alimentação seletiva das cargas;
EPO (Emergency Power Off) – Para desligamento de emergência.

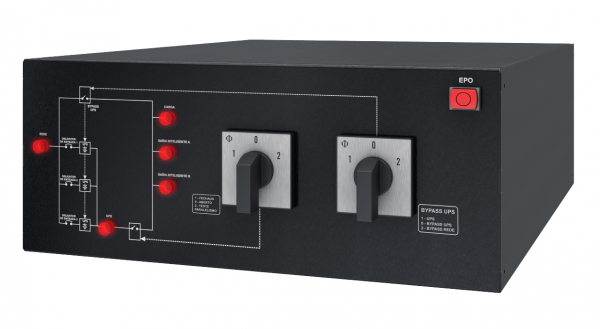

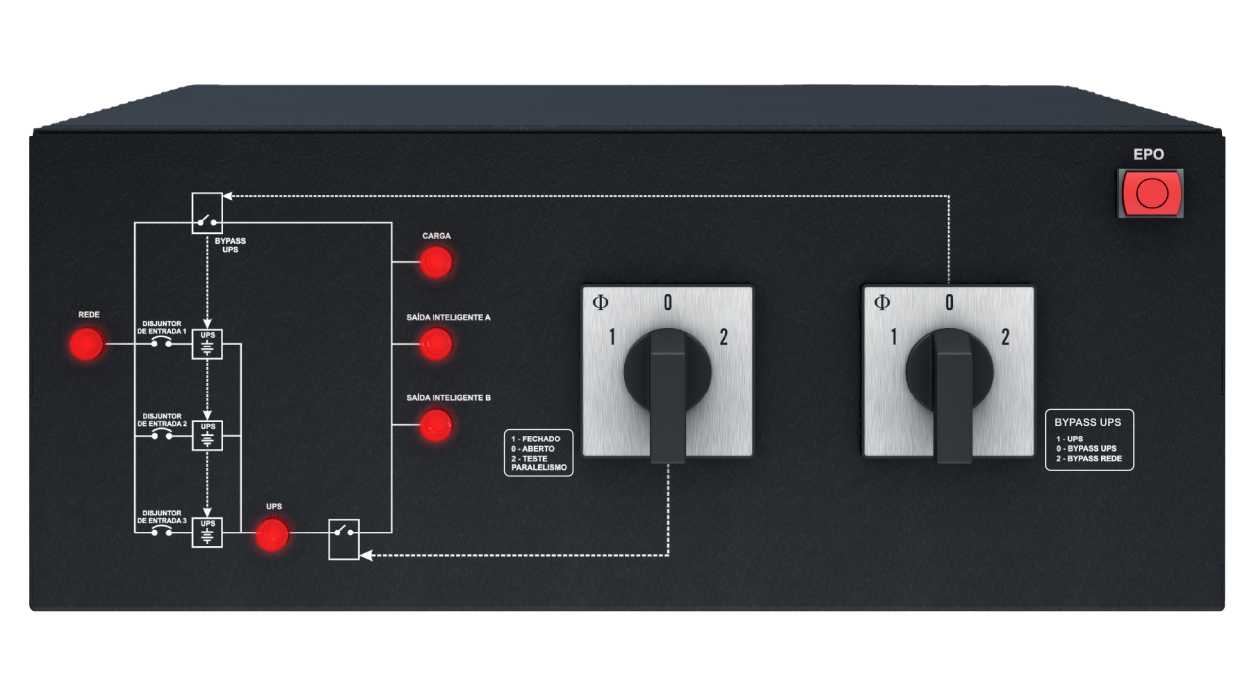

QMI 03 – Perspectiva frontal

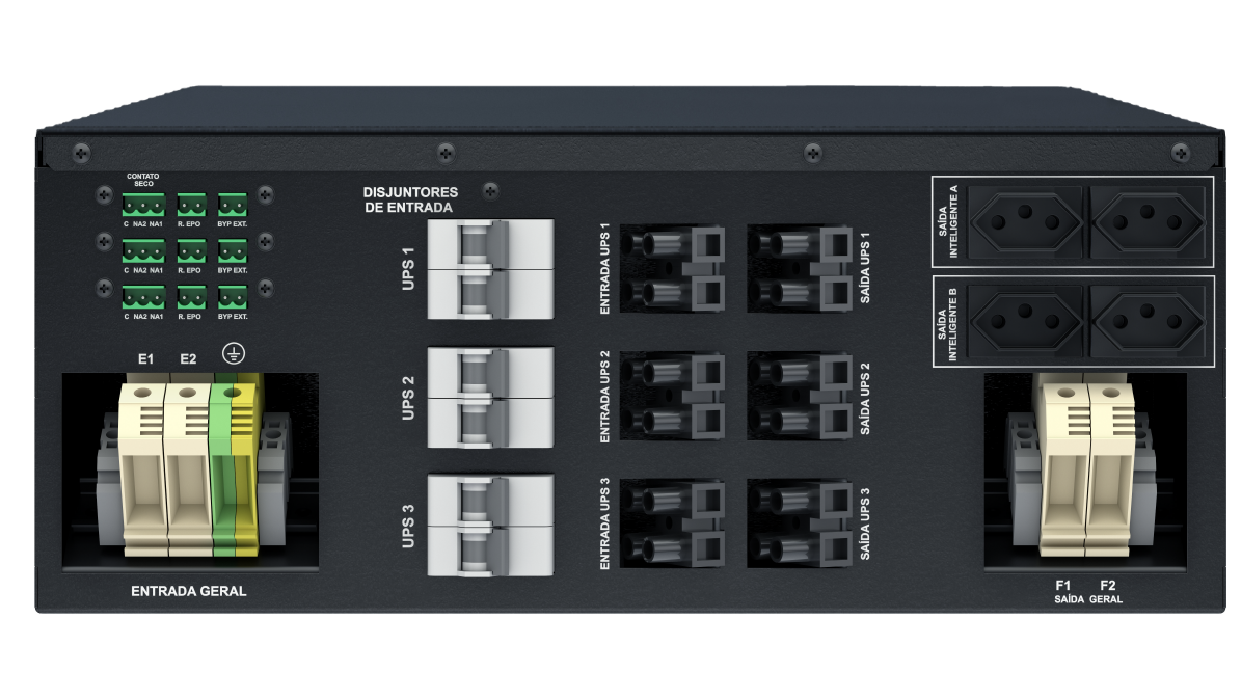

QMI 03 – Perspectiva traseira
CARACTERÍSTICAS TÉCNICAS
Entrada
Tensão de Entrada: 220 fase-neutro ou fase-fase.
Conexões de Entrada: Bornes.
Proteção de Entrada: 3 x 63A (disjuntor bipolar).
Saída
Tensão de Saída: 220 fase-neutro ou fase-fase (conforme entrada).
Conexões de saída: Bornes (saída geral);
4 Tomadas 20A NBR14136 (saídas inteligentes A e B).
Contato Seco – para sinalização e controle.
Bypass Externo
Permite remoção total dos nobreaks, sem interrupção no fornecimento de energia para as cargas.
Sinalizações Visuais
Indicações luminosas que indicam a presença de energia na entrada e saídas: geral, inteligente A e inteligente B.
Funções auxiliares de segurança
Tomadas Inteligentes A e B com controle para ligar e desligar cargas.
Contato seco – Interface para controle das saídas inteligentes. Utiliza os contatos disponíveis no nobreak da linha DWMM‐MA4.
EPO Integrado – Deve ser conectado ao nobreak para desligamento emergencial.
Sinalização de bypass acionado para o nobreak.
Peso e Dimensões
Peso: 14,2kg.
Dimensões em mm: 440(L) x 178(A) x 565(P).
Prazo de Garantia
Este produto possui garantia padrão de 12 meses on-site.
